Queue-Drehmaschine
                            für alle Arbeiten rund um das Queue.

Die Queue-Drehmaschine ist für alle Reparaturarbeiten geeignet. (auch für einteilige Queues) Sonstige diverse Dreharbeiten können ebenfalls getätigt werden.

Die Maschine ist nach Richtlinien des Maschinenbaus konstruiert worden. Um einen  genauen Rundlauf zu erreichen wird die Maschine mit Spannzangen, für alle erforderlichen Durchmesser, als Frontspanner gefertigt. Alternative sind zwei Spannbackensätze für die Durchmesser 10-22mm und 22-31.5mm optional lieferbar.
Für den Antrieb sorgt ein Motor mit 120 Watt und ca. 3000 Umdr/min. Auch andere Antriebe mit diversen Drehzahlen und Fußanlasser sind lieferbar. Alternativ ist ein Maschinenhalter mit 43er Bohrung für Bohrmaschinen- und Oberfräsen-Aufnahme und ein Antriebesrad 1:4 übersetzt, lieferbar. Durch diese Möglichkeit  kann ein eigener Antrieb zum Einsatz kommen und reduziert den Kaufpreis. Die Bauteile der Maschine sind bis auf wenige Ausnahmen aus Aluminium gefertigt und somit rostfrei. Die Stahlbauteile, Spindelstock, Stahlhalter und der Spannring sind die Oberflächen vergütet. (bräuniert)



 DrehMa I: Frontspanner mit Doppellager
                               (Rillen- und Axiallager)

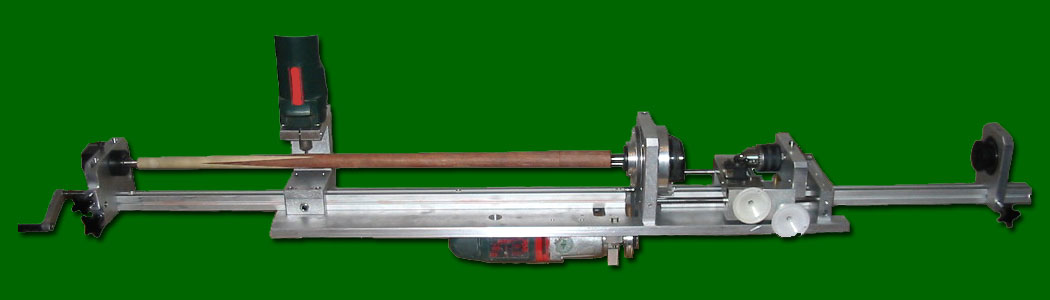

Dreh- Fräs und Tieflochbohrmaschine :





Auswahl Antriebsmotoren:

A  Mit eigenen Antrieb einsatzfähig.

B
 Stationärer Antrieb mit Schutzhaube,
       Ein-/Ausschalter und  stufenloser Regelung
       über einen Drehschalter.

Set 10
 Verstellbarer
 Maschinenhalter
 mit 43 mm Bohr-
 ung und Spann-
 schraube für Bohr-
 maschine oder
 Oberfräse.

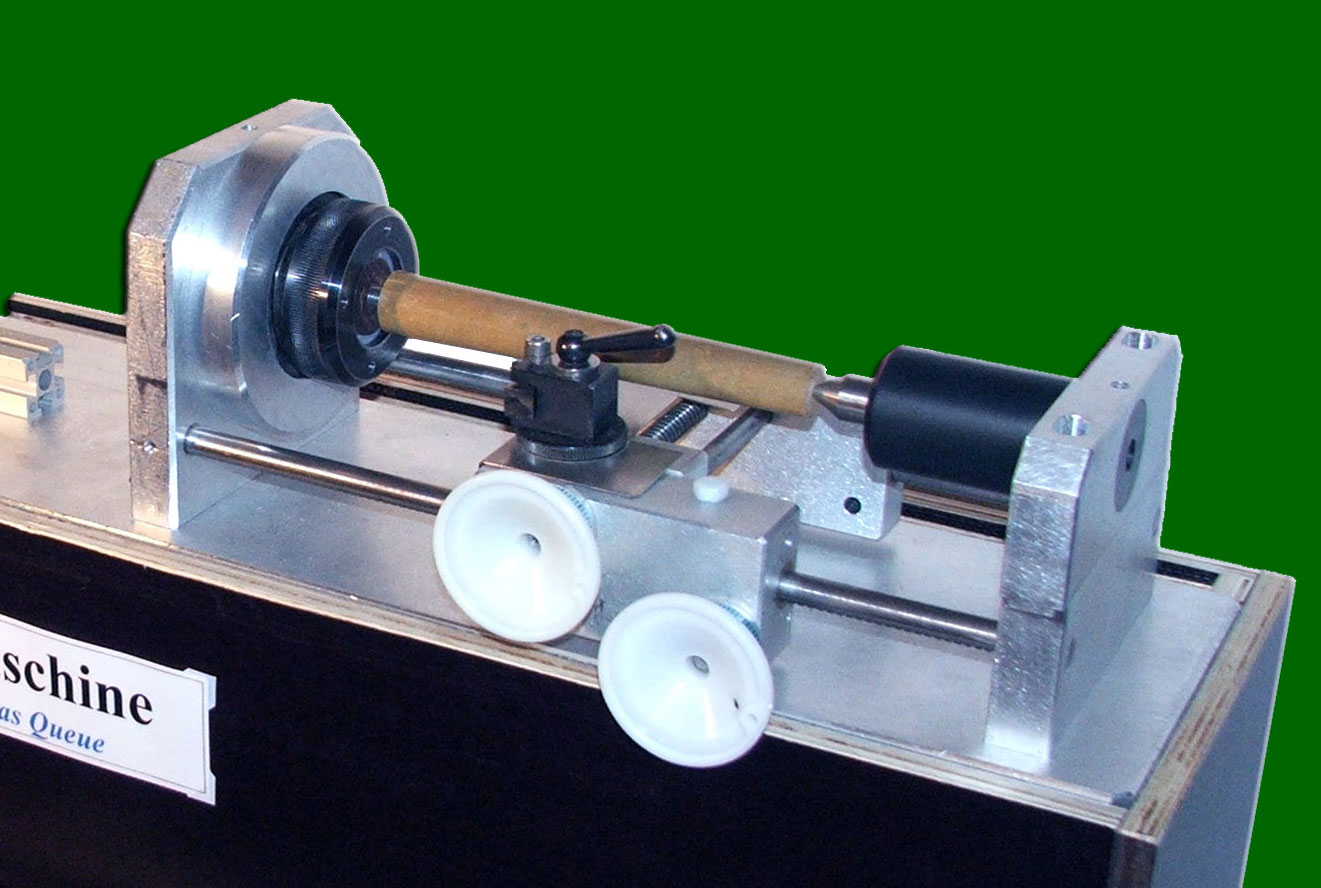

Der Spindelstock ist mit hochwertigen Kugellagern ausgerüstet. Der Reitstock und die mitlaufende Körnerspitze sind ebenfalls mit Kugellagern bestückt. Der Antrieb erfolgt mit einer Doppelantriebsscheibe 1:1 und 1:4 untersetzt. Die Drehzahl des Motors  wird durch wechseln des O-Ringes, oder des Keilriemens, verändert. Drehzahlen können auch stufenlos verändert werden. (an  jeder Bohrmaschine und Oberfräse möglich). Eine mitlaufende Körnerspitze, ein Bohrfutter 1-13mm mit Bohrfutterhalterung, sowie eine verlängerte Führungsleiste, die wird benötigt um einteilige Queues zu bearbeiten, sind optional lieferbar.

Zusätzliche Spannzangen für alle erforderlichen Durchmesser, sowie eine Halterung mit verstellbarem Reitstock (für konische Dreharbeiten) und Feststeller sind Bestandteil des Lieferumfanges und sind als Option lieferbar. Durch wechseln der Führungsschiene (lange Ausführung) kann man auch einteilige Queues bearbeiten.




Die vertikale Dreharbeit erfolgt über eine Trapezgewindespindel, abgedeckt mit einem Edelstahlblech als Spindelschutz. Das Handrad ist mit einer Noniustrommel mit Skaleneinteilung von 0,1mm pro Teilstrich gefertigt. Die Spindel wird in einem Führungsbock mit einer Buchse aus Bronze gelagert und ist justierbar. Zwei Bolzen rechts und links der Spindel, in Sintermetallbuchsen geführt, sorgen für eine hohe Maßhaltigkeit. Das Handrad, für horizontale Dreharbeiten, wird ebenfalls mit skalierter Skalentrommel bestückt. Führungsstange und die Zahnstange werden in Buchsen aus Sintermetall geführt. Für die Horizontaldreharbeit ist ein Feststeller vorhanden.

Der Stahlhalter ist höhenverstellbar und um 360 Grad drehbar. Der Stahlhalter ist für 8 und 10 Drehstähle konstruiert.

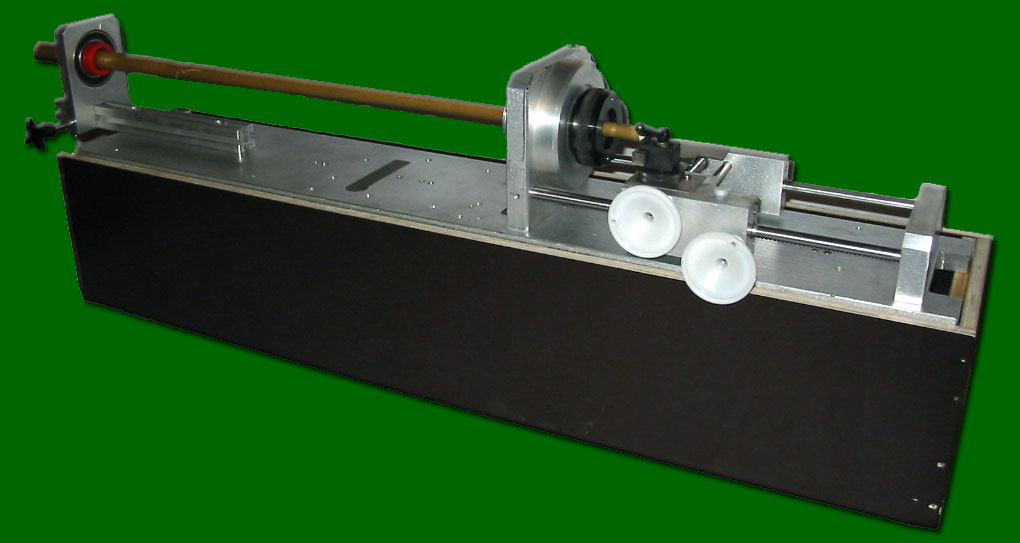

Die Maschine kann freistehend betrieben werden. Das komplette Gewicht mit Kiste beträgt ca. 16Kg.

Die Kiste dient als Werkbank, als Lagerbehälter und ist zum Transport geeignet.

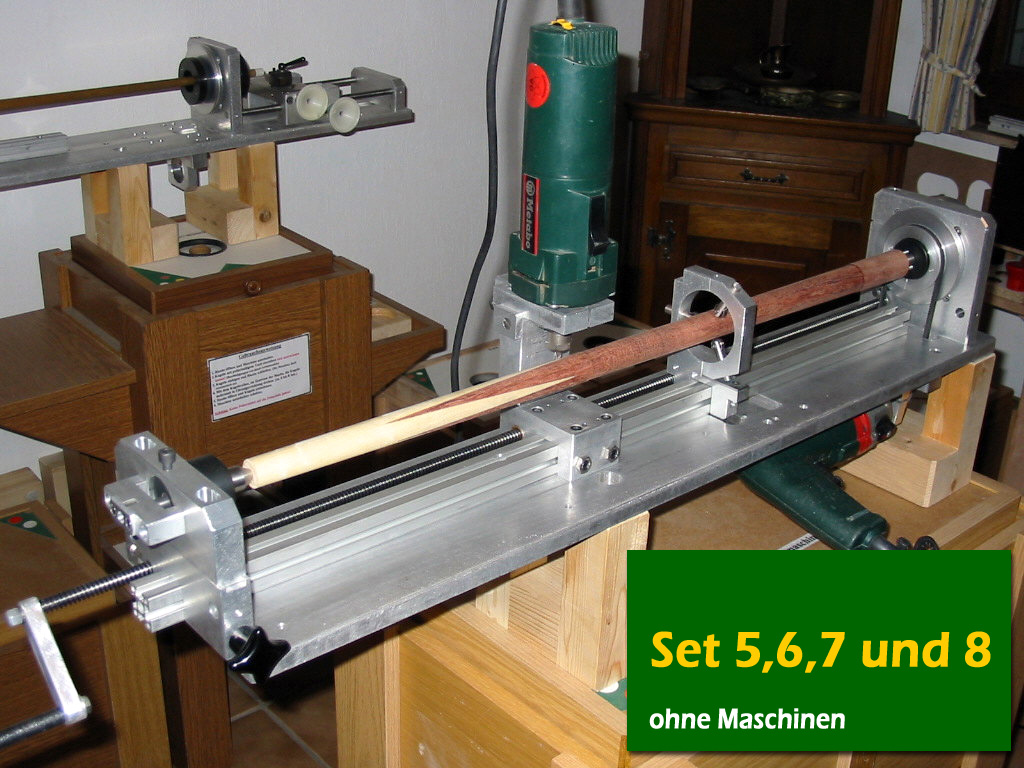

     Komplette Dreh- Fräseinrichtung für
     Kegeldrehfräsarbeiten





Zubehör für
DrehMa I:

Preise und mehr Informationen
auf Anfrage.

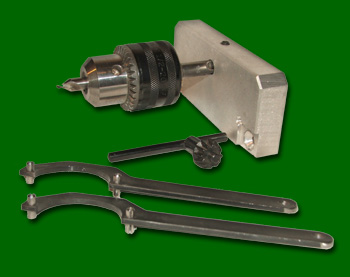

Set 1

Bohrfutter 1-13mm mit
Schlüssel und Halterung
und 2 Spannschlüssel

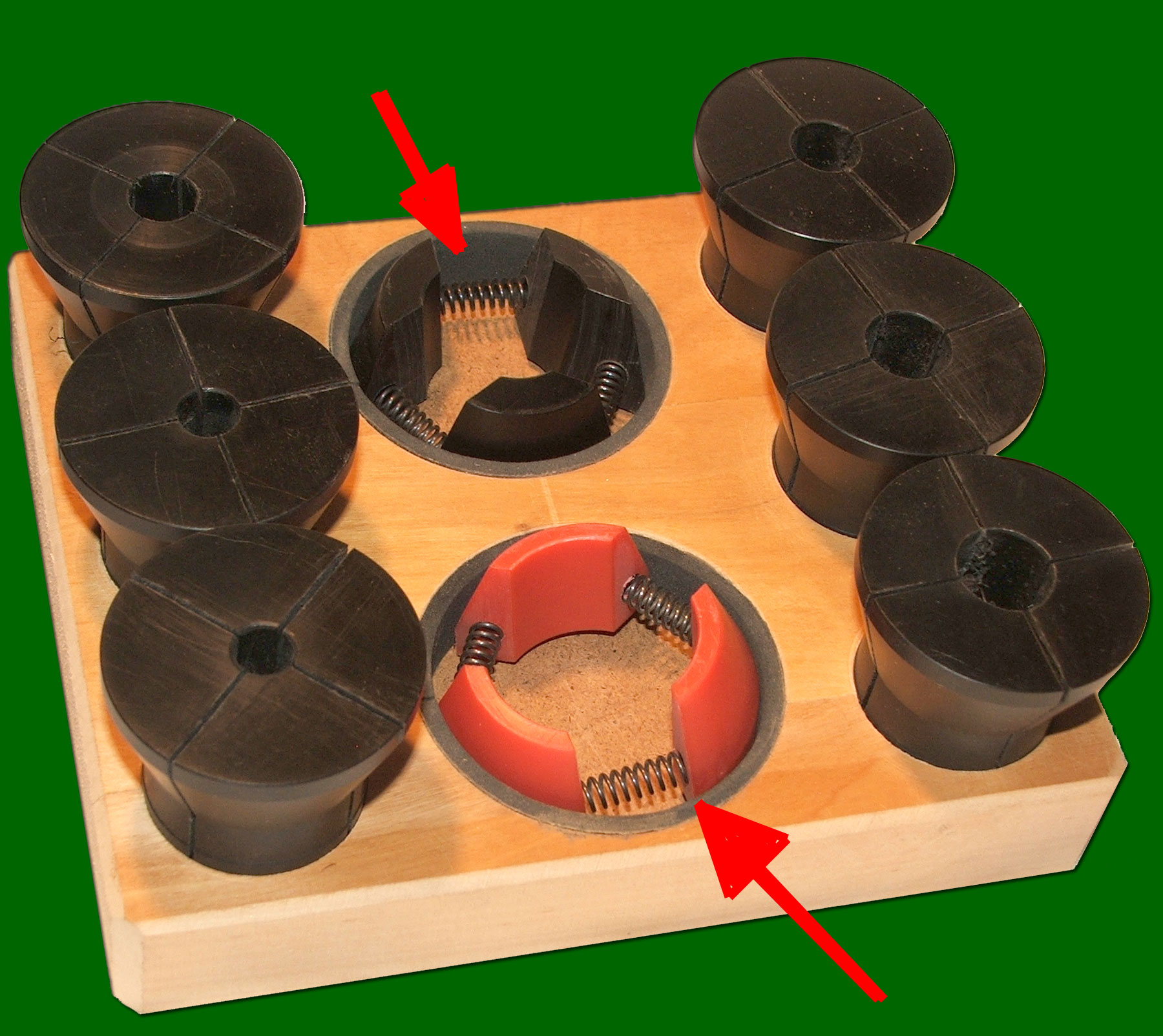

Set 2
A
B
C


A.  Spannbacken schwarz
8,5 bis 22 mm parallele
Spannflächen


B.  Spannbacken schwarz
10 bis 22 mm nach innen
0,5 Grad konisch

C.  Spannbacken rot
22 bis 32 mm nach
aussen 0,5 Grad konisch

Set 3


Spannzangen schwarz
9 bis 16 mm ( 1mm steigend )
0,5 Grad konisch nach innen


Spannzangen rot 22 und 31,5
0,5 Grad konisch nach aussen

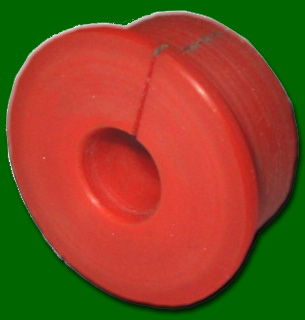

Set 4




Zentrierhülsen geschlitzt
13/15/19,5/22,5/28,5/31,5
incl. Konsole

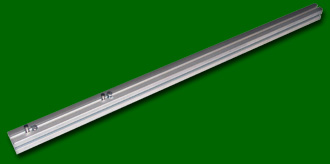

Set 5

Universalführungsleisten 750 mm
für einteilige Queues und für
Dreh-Fräsoption 805mm

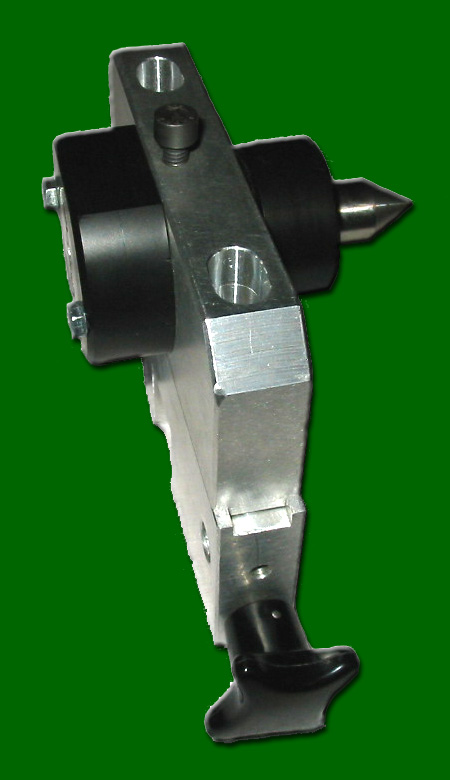

Set 6




Mitlaufende Körnerspitze, verstellbare Halterung, einstellbarer Mitnehmer

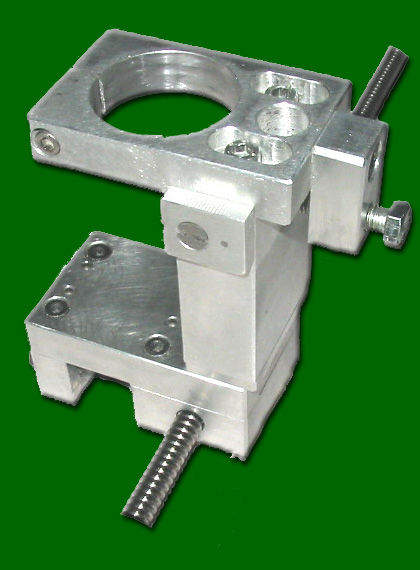

Set 7




Komplette Dreh-
Fräseinrichtung für Kegel-
drehfräsarbeiten bis 725mm
Verstellbar

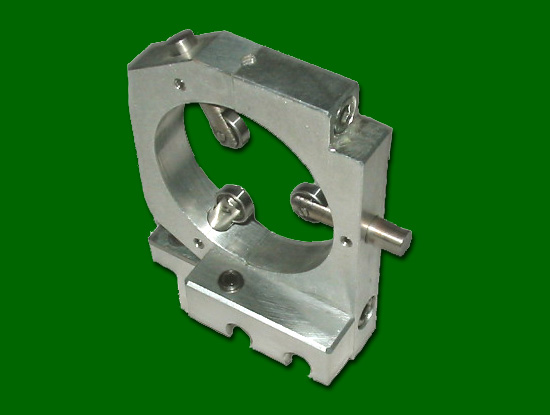

Set 8


Lünette für Kegeldreh-Fräsarbeiten Verstellbar

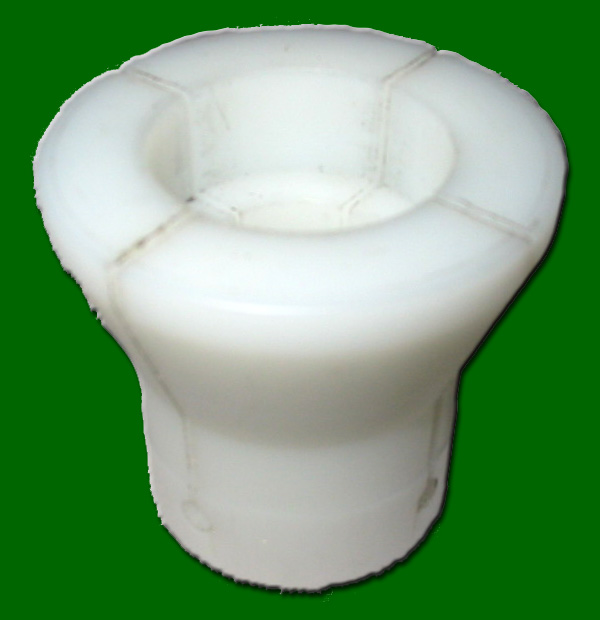

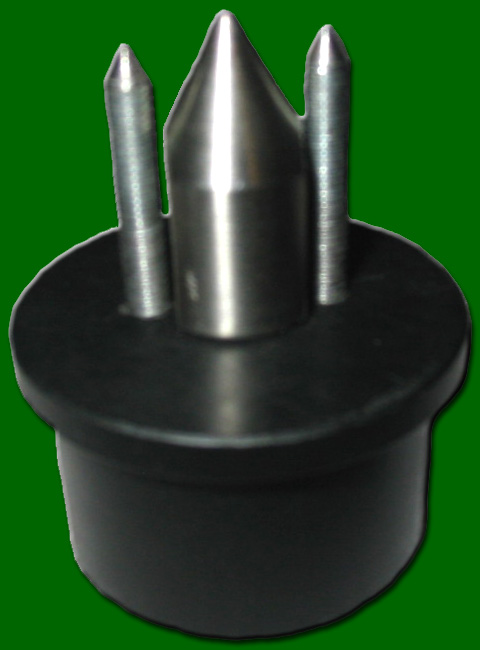

Set 9


Spannzange mit Körnerspitze
und zwei Mitnehmern

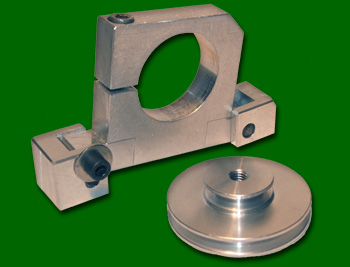

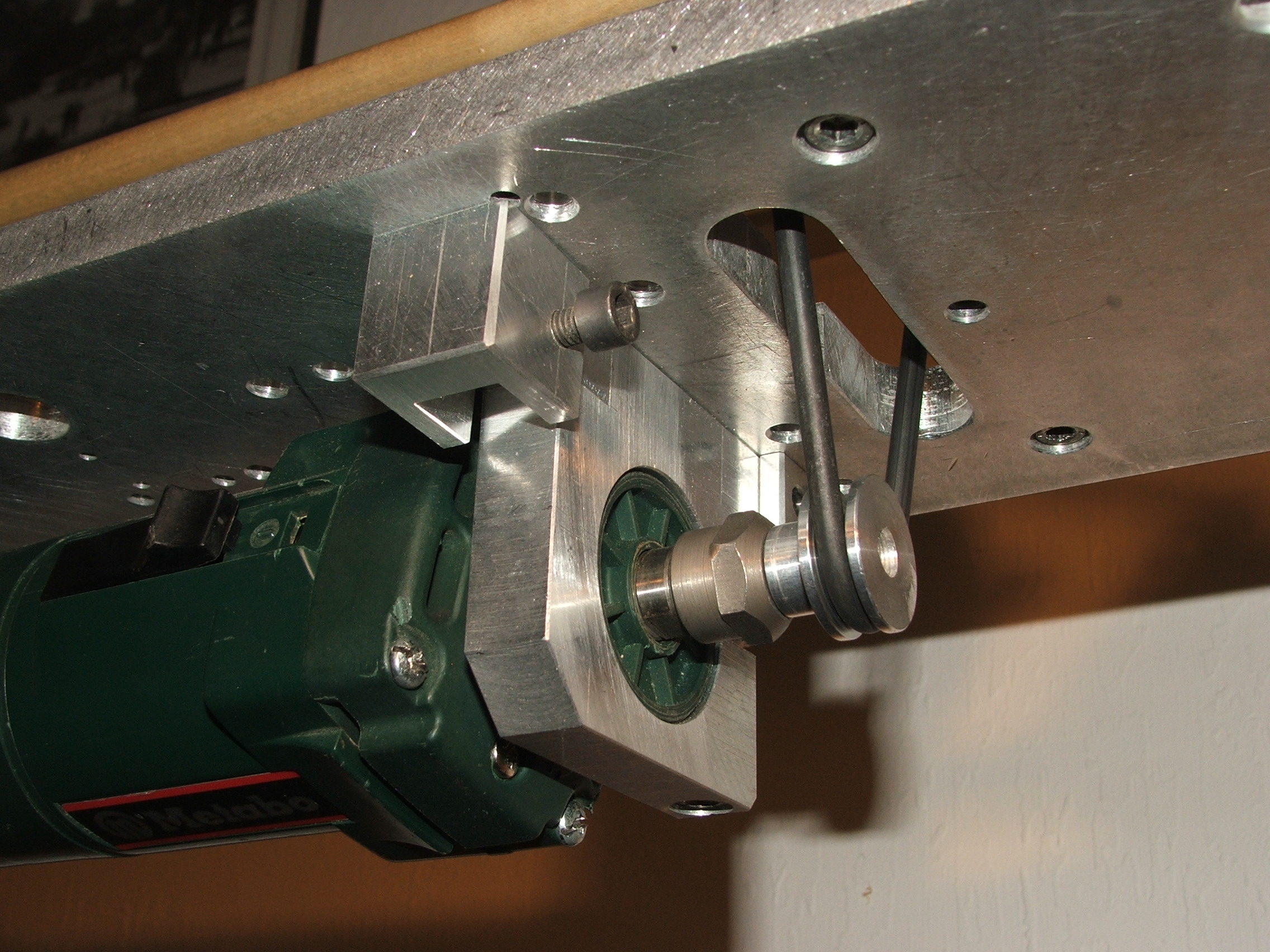

Set 10




Verstellbarer Maschinenhalter
Antriebsrad 1:4 untersetzt und
Antriebsriehmen für externen
Antrieb

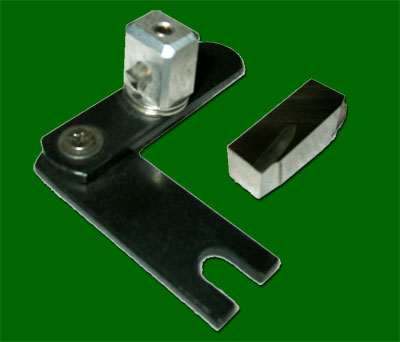

Set 11



Radius-Drehvorrichtung
mit Drehstahl 1 + 2
